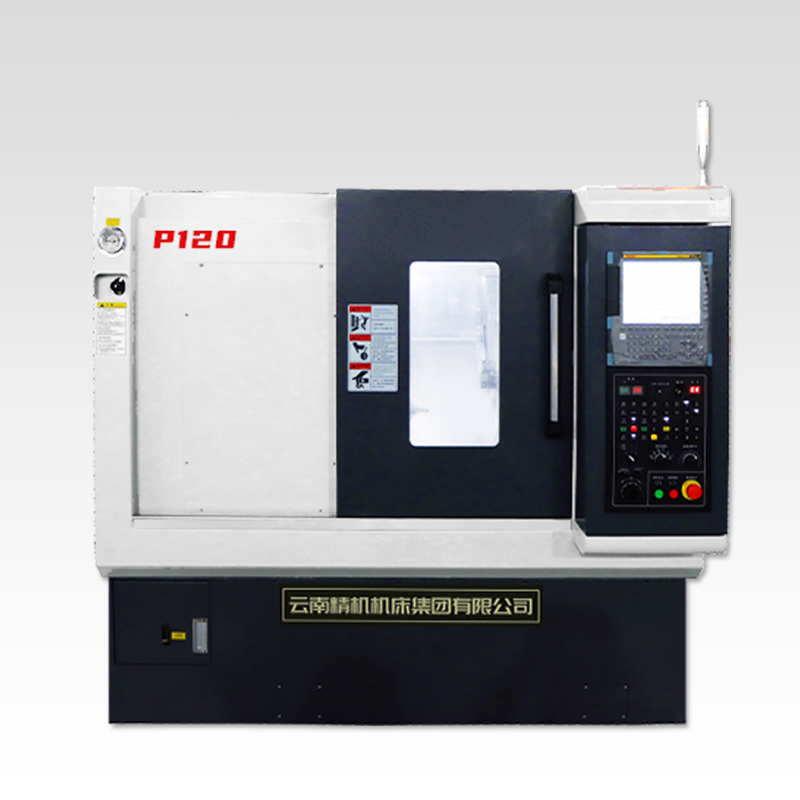

P120排刀车床

P120排刀车床

0.00
0.00




1、本机为底座与床身一体式铸件设计，床身导轨面45度倾斜，具备较大承载截面可保证高精度切削加工。高刚性，低重心，主轴近距离的结构特点

2、排刀设计，排刀座直线排刀，换刀快速精准，节省加工时间，减少维护成本

3、高精度伺服电主轴，轴径向刚性高，主轴热温升稳定，热变形小，动态回转精度高

4、能够对各类零件完成内外圆柱面，圆锥面，圆弧面，端面，切槽，内外螺纹，倒角等工序的切削加工

5、选配棒材送料机进行自动化车削加工，选配桁架机械手实现“无人化”自动生产


床鞍上 大旋径Φ320mm
 大车削直径Φ300mm
标准车削直径Φ120mm
拖板上回转直径Φ126mm
 大车削长度300mm
卡盘尺寸5'
棒材容径Φ36mm
主轴鼻端A 2-4
主轴轴承型号7014
主轴通孔径Φ46mm
主轴传动方式直驱
主轴传动比1:01
主轴 高转速6000rpm
主轴额定扭矩35.8Nm
X/Z轴 大行程350/320mm
X/Z轴快速进给30m/min
X/Z轴滑轨形式30mm 线轨
X/Z轴滚珠螺杆直径/螺距Φ25/32mm/Pitch10
X/Z轴定位精度0.008mm/1000mm
X/Z轴重复定位精度≤0.005mm
主轴马达功率7.5kW
X轴伺服马达额定扭矩8.34Nm
Z轴伺服马达额定扭矩8.34Nm
液压站电机0.75kW
水泵电机0.55kW
热冷交换机300W
标准控制器SYNTEC 22TA
电压/功率需求380V/15kVA
油压箱容量30L
机器重量2000kg
刀库6排刀座
四方型刀具≤20mm
圆形刀具Φ25mm
外观尺寸（长×宽×高）2100×1600×1700mm
